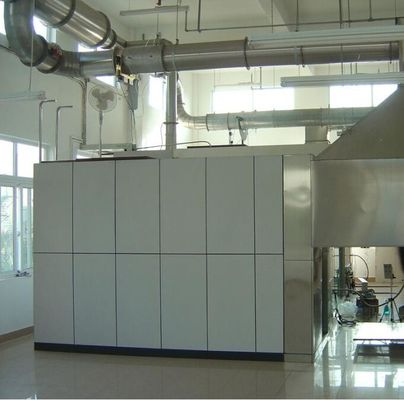

- Baca gazı akış kontrol sistemi
|
| Dizin |
eşya |
Teknik ve şartname |
| 1.1 |
Çeker ocak |
Doğrudan yanma test odasının açıklığının üstüne, yerden 1.8 ~ 2.0 metre yüksekte, alt boyut 2440 * 2440 mm, yükseklik 1000 mm ve malzeme SS304 ； |
| 1.2 |
Baca gazı homomikser |
Montaj ve koni şeklindeki duman toplama davlumbazının doğrudan üstüne yerleştirilir, ebat 900 * 900 * 900 mm'dir, içine iki adet 900 * 500 paslanmaz çelik plaka monte edilir ve bir tarafı boruya bağlanmak için φ400 açıklık ile açılır, malzeme SS304 |
| 1.3 |
Duman egzoz borusu |
φ 400 mm uzunluğunda, 5000 mm uzunluğunda, flanş ve yüksek sıcaklığa dayanıklı sızdırmazlık halkası ile birbirine bağlanan birkaç bölümden oluşur, her iki ucu baca gazı dengeleme cihazı ile monte edilir, malzeme SS304'tür; |
| 1.4 |
Egzoz fanı |
Santrifüjlü egzoz fanı, iç tank paslanmaz çelikten yapılmıştır, 300 than'dan az olmayan yüksek sıcaklıkta baca gazına dayanabilir ve hava hacmi, frekans dönüştürücü tarafından kademesiz olarak ayarlanır |
| Duman egzoz sistemi, cep telefonu yanma testinin ürettiği tüm duman için yeterlidir ve duman egzoz kapasitesi 8000 m³ / saatten az değildir; |
| 2. Kapsamlı ölçüm bölümü |
| 2.1 |
Kapsamlı ölçüm bölümü |
SS304'ten yapılmış 2155 mm uzunluğunda ve 400 mm çapında paslanmaz çelik boru bölümü basınç, sıcaklık, ışık yolu ve örnekleme gibi sensörlerle donatılmıştır; |
| 2.2 |
Basınç algılama cihazı |
Paslanmaz çelikten yapılmış iki yönlü prob, boru hattının ortasına monte edilir ve boru hattındaki basınç farkını tespit etmek için ön ve arka odalar PTFE tüp aracılığıyla basınç farkı sensörüne bağlanır; |
| Fark basınç sensörü, diferansiyel basınç okumasının kısa bir gecikmeye sahip olmasını ve kayıpsız olmasını ve T90 tepki süresinin 3 saniyeden az olmasını sağlamak için kapsamlı ölçüm bölümünün braketine takılmıştır. |
| Basınç sensörü, aralık 0-2000Pa, doğruluk ± 5Pa ； |
| 2.3 |
Sıcaklık algılama cihazı |
IEC gereksinimlerini karşılayan Amerikan Omega termokupl, çap 0,5 mm, zırhlı yalıtım tipi K termokupl benimseyin; |
| Aralık 0-1000 ℃, doğruluk 0.1 ℃ |
| 2.4 |
Optik yol ölçüm cihazı |
Optik zayıflatma sistemi, esnek bir konektör ile kapsamlı ölçüm bölümüne takılan ve aşağıdaki cihazları içeren bir akkor ışık türüdür: Lamba bir akkor lambadır ve (2900 ± 100) K renk sıcaklığında kullanılır.Güç kaynağı kararlı bir doğru akımdır ve akım dalgalanma aralığı ±% 0,5'tir (sıcaklık, kısa vadeli ve uzun vadeli kararlılık dahil);
Mercek sistemi, ışığı en az 20 mm çapa sahip paralel bir ışına yoğunlaştırmak için kullanılır.Fotoselin ışık yayan deliği, merceğin önündeki odak noktasına yerleştirilmeli ve çapı (d) merceğin odak uzaklığına (f) bağlı olmalıdır, böylece d / f 0,04'ten küçüktür. ;
Dedektör ve ithal silikon fotodiyot probu, foto algılama odası% 0,1 doğrusal kararlılığa, 10 bit ölçüm aralığına sahiptir, silikon fotodiyotun spektral dağılım duyarlılığı CIE (aydınlatma eğrisi) ile tutarlıdır ve standart fonksiyon V (γ) En az ± % 5 doğruluk;
Optik zayıflatma sisteminin% 90 yanıt süresi 3 saniyeyi geçmez;
|
| 2.5 |
Örnek gaz toplama cihazı |
SS304'ten yapılan tüp delici test örnekleme tüpü, örnekleme tüpünde biriken karbürlerin uzaklaştırılmasını kolaylaştırmak ve sistem gecikme süresini azaltmak için çıkarılabilir bir tasarıma sahiptir. |
| 2. Gaz ve kontrol sistemi |
| 3.1 |
Brülör |
Yatak yakmaya yönelik özel T-brülör, ana ve yan brülörlerden oluşur.Mobil bir arabaya monte edilir ve standart ağırlık ve ayaklarla donatılmıştır.T-brülör kafasının yüksekliği ayarlanabilir ve malzeme SS304'tür; |
| 3.2 |
Ateşleme cihazı |
Uzun açık alev ateşleme yöntemi benimsenmiştir, uzaktan ateşleme mümkündür, güvenlidir ve ateşleme başarı oranı% 99'dan az değildir ； |
| Ana ve yan yanma kafaları, uzun bir açık alev ateşleme cihazı ile donatılmıştır ve cihaz, yanma kafasının akışını etkilemeyen ve bir iğne vana ile ayrı ayrı ayarlanabilen bir gaz besleme borusu ile ayrı olarak donatılmıştır ； |
| Manuel ateşleme olmadan, güvenli ve uzaktan kumanda olmadan uzun bir açık alevi tutuşturmak için bir kıvılcım ateşleme cihazı ile donatılmıştır; |
| 3.3 |
Yanma başlığı gaz akış kontrolü |
Ana ve yan brülörler, propan akışını kontrol etmek için sırasıyla kütle akış ölçerlerle donatılmıştır ； |
| American Alicat kütle akış ölçeri benimseyin, ortam propan, aralık 0-450 mg / s, doğruluk ± (% 0,8 rdg +% 0,2 FS), yanıt süresi 0,1 sn; |
| Gaz akışı yazılım tarafından kontrol edilir ve alev süresi otomatik olarak kontrol edilir ； |
| 3.4 |
Kalibre edilmiş kum brülörü |
Kalibre edilmiş kum brülörü |
| Uzun açık alev ateşleme cihazı ve elektrikli kıvılcım ateşleme cihazı ile donatılmış, uzaktan ateşleme mümkündür, güvenli ve yüksek başarı oranı; |
| 3.5 |
Kalibre edilmiş gaz akış kontrolü |
Amerikan Alicat kütle akış ölçeri kullanıldığında, ortam propan, aralık 0-7 g / sn, doğruluk ± (% 0,8 rdg +% 0,2 FS), yanıt süresi 0,1 sn ve maksimum kalibrasyon alevi 300 kw; |
| Kalibrasyon gazı akışı, 75kw / 160kw çıkışlı kademeli kalibrasyon alev kaynağını otomatik olarak kontrol edebilen bir yazılım tarafından kontrol edilir |
| 3.6 |
Kontrol sistemi |
Gaz akışını kontrol etmek için, gaz kesme cihazı ile donatılmış, güvenli ve güvenilir Omron PLC kullanın; |
| Çalışma ve bakım için güvenli ve kullanışlı gaz kontrol kutusunun ayrı konfigürasyonu ； |
- Baca gazı işleme sistemi
|
| 4.1 |
Baca gazı filtrasyonu |
Üç aşamalı bir filtre cihazı ile donatılmıştır, baca gazındaki tozun uzun süreli filtrasyonu:
Birinci sınıf cam elyaf pamuklu kaba filtre, baca gazındaki büyük karbür partiküllerini filtre eder ve filtre malzemesi hızla değiştirilebilir;
İkinci sınıf Amerikan Parker filtresi, filtre elemanı PTFE'dir, hassasiyet 2μm'dir ve filtre elemanı hızla çıkarılıp değiştirilebilir;
0.5μm hassasiyetle üç aşamalı PTFE membran filtrasyonu, nemi etkili bir şekilde keser;
|
| 4.2 |
Soğuk tuzak |
Sıkıştırma pompası tipi soğuk tuzak, soğutma kapasitesi 320KJ / saat, sıcaklık kontrol hassasiyeti 0.1 ℃, statik değişim 0.1K, kendi kendine çalıştırma ve bakım gerektirmez |
| 4.3 |
Buhar kapanı |
Soğuk tuzağın ürettiği soğutma suyunu bakım gerektirmeden otomatik olarak tahliye edin ； |
| 4.4 |
Kurutma kolonu |
Numune gazında kalan su buharını kurutmak için kullanılır, hızlı bir şekilde sökülebilir ve kurutma ortamı ile değiştirilebilir |
| 4.5 |
Örnekleme pompası |
16L / dak örnekleme kapasitesine sahip Alman KNF vakumlu örnekleme pompası, yüksek hava sızdırmazlığı, düşük gürültü ve düşük titreşim ile sürekli olarak 50KPa örnekleme basıncı sağlayabilir |
| 4.6 |
Rotametre |
Çıkış numunesi gaz akışını stabilize edebilen ve gaz akışındaki dalgalanmanın neden olduğu ölçüm hatasını azaltabilen 0-1.5L / dak aralığında ithal rotametre; |
| 3. Gaz konsantrasyonu analiz sistemi |
| 5.1 |
Gaz analizörü (Servomex) |
İthal O2 analizörü, paramanyetik O2 konsantrasyon analizi, ölçüm aralığı% 0-21, doğruluk% 0,01, yanıt süresi en fazla 12 saniye, analizör sapması ve 30 dakika içinde 100 ppm'den fazla gürültü olmaması;
Doğrusal sapma: ≤1% FS;
Tekrarlanabilirlik: ≤0.5FS
Sıfır yüzen yağmur: ≤1% FS / 7D;
Başlangıç zamanı: ≤30dak;
|
| İthal CO / CO2 analizörü, IR tipi CO / CO2 konsantrasyon analizi, ölçüm aralığı CO:% 0-1, doğruluk% 0,01, CO2:% 0-10, doğruluk% 0,01 ve yanıt süresi 12 saniyeyi geçmiyor. |
| 3. Veri Toplama Sistemi |
| 6.1 |
Edinme modülü |
Advantech edinim modülünü kullanarak,
Gaz konsantrasyonu toplama doğruluğu 100 × 10-6'dır;
Sıcaklık toplama doğruluğu 0,1 ℃;
Basınç farkı toplama doğruluğu 0,1 Pa'dır;
Zaman edinme doğruluğu 0,1 saniyedir;
Diğer sinyaller, tam ölçekli çıktı değerinin% 0,1'idir;
|
| 6.2 |
Veri toplama |
Sistem aşağıdaki verileri en az her 3 saniyede bir kaydeder ve depolar:
Çift yönlü probun basınç farkı, Pa;
Boru sıcaklığı, K;
O2 konsantrasyonu,%;
CO konsantrasyonu,%;
CO2 konsantrasyonu,%;
Propan kütle akış hızı, mg / s
Zamanlar
|
| 7. Standart işletim yazılımı |
| Standart işletim yazılımı aşağıdaki işlevleri içerir |
| 7.1 |
Sistem durumu izleme |
Sistemdeki her bir sensörün durumunu ve sinyal değerini okuyun ； |
| 7.2 |
Sensör kalibrasyonu |
Sıcaklık, rüzgar basıncı, ışık yolu, konsantrasyon analizi vb. İçin sensör kalibrasyonu. |
| 7.3 |
Sistem kalibrasyonu |
16CFR1633 Standart sistem adımı kalibrasyon prosedürü |
| 7.4 |
Standart işletim prosedürü |
16CFR1633 standart çalışma prosedürü |
| 7.5 |
İncelemeyi bildir |
Ham veri erişimi ve ihracat test raporu |
| 7. Diğer yardımcı ekipman |
| 7.1 |
Örnek test çerçevesi |
38mm çelik köşebent ile kaynaklı, ebat 1900 * 990 * 115mm |
| 7.2 |
Konum araçları 1 |
Yatağın ve test çerçevesinin dikey konumunu doğrulamak için kullanılan malzeme SS304'tür |
| 7.3 |
Konum araçları 2 |
Alüminyum alaşımdan yapılmış yanma başlığı ile şilte arasındaki mesafeyi doğrulamak için kullanılır |
| 7.4 |
VCR |
Giriş sınavının videosu |
| 7.5 |
Çekme kuvveti ölçeği |
Ana yanma başlığının yatak yüzeyine uyguladığı kuvveti doğrulamak için kullanılır |
| 7.6 |
Masaüstü bilgisayar |
AdvanTech endüstriyel bilgisayar ve entegre veri toplama arayüzü, sistem operasyonunun kararlılığını artırır. |
