Ana sayfa ÜrünlerYangın Test Cihazları

Tel ve Kablo Isı Tahliye Test Cihazı

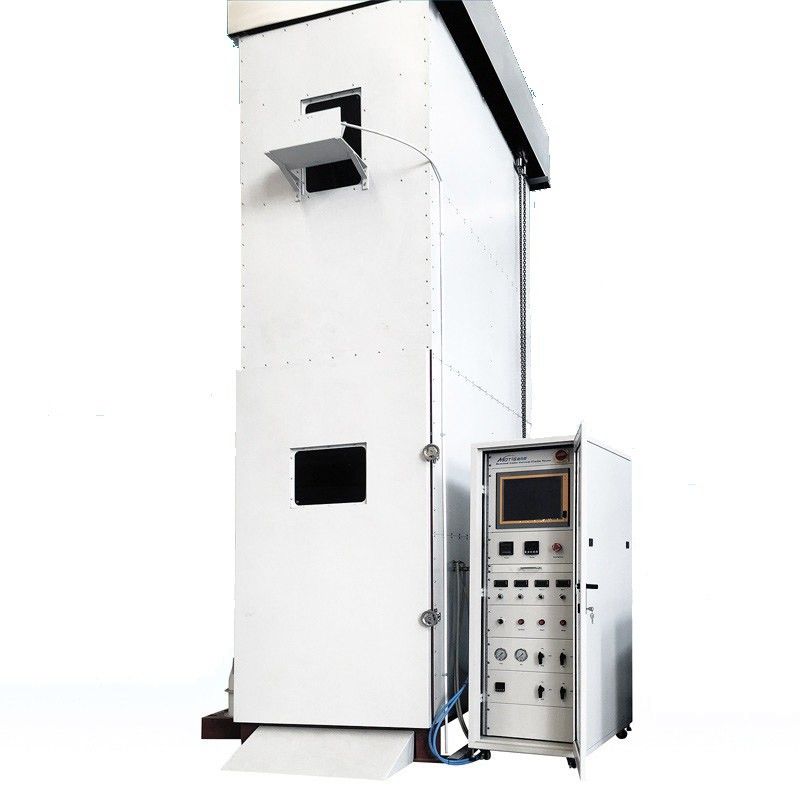

Tel ve Kablo Isı Tahliye Test Cihazı

    • Wire And Cable Heat Release Test Device
    • Wire And Cable Heat Release Test Device
  • Wire And Cable Heat Release Test Device

    Ürün ayrıntıları:

    Menşe yeri: Çin
    Marka adı: SKYLINE
    Sertifika: CE
    Model numarası: SL817

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1 ADET
    Fiyat: negotiated
    Ambalaj bilgileri: kontrplak durumda
    Teslim süresi: 25 iş günü
    Ödeme koşulları: T / T, L / C, Western Union, MoneyGram
    Yetenek temini: 1 birim / ay
    İletişim
    Detaylı ürün tanımı
    SKYLINE: Tel ve Kablo Isı Tahliye Test Cihazı Standartlar: DIN EN 50399 : 2017, EN 50399
    Elektriksel: 110V AC 60Hz / 230V AC 50Hz, 5A Ortam sıcaklığı: Çalışma 10 ° C ila 35 ° C
    Vurgulamak:

    flammability test apparatus

    ,

    flammability testing labs

    DIN EN 50399: 2017 Paslanmaz Çelik Çift Yönlü Hız Problu Tel ve Kablo Isı Tahliye Test Cihazı

    Ürün tanıtımı

    EN 50399, dikey olarak monte edilmiş demetlenmiş tellerin veya elektriksel veya optik kabloların tanımlanmış koşullar altında dikey alev yayılması, ısı yayılımı ve duman üretiminin değerlendirilmesi için cihaz ve test yöntemlerini belirtir.EN 50399, yangın testi sırasında ısı yayılımını ve duman üretimini ölçmek için kurulacak cihazların düzenini ve kalibrasyonunu detaylandırır.Euroclass B1ca, B2ca, Cca ve Dca'daki kabloların sınıflandırılması için tip onay testi için kullanılacak test prosedürleri verilmiştir.

    Teknik parametreler

    1. Test odasının boyutları 1.000 ± 100 (G) x 2.000 ± 100 (D) x 4.000 ± 100 (Y) mm'dir.Test odasının alt yüzeyi zeminden daha yüksekte iken, arka tarafı ısıdan izole etmek için yalıtılmış malzeme ile desteklenmiştir.
    2. Test odasının alt kısmında, havayı beslemek için odanın ön tarafından 150 ± 10mm konumunda 800 ± 20 (G) x 400 ± 10 (D) boyutunda bir delik bulunmaktadır.
    3. Test sırasında dumanın yayılmasına izin vermek için test odasının üst kısmının arka köşesinde 300 ± 30 (G) x1.000 ± 100 (D) boyutunda bir egzoz deliği bulunmaktadır.
    4. En yüksek güvenliği sağlamak için propan ile geri tepmeyi önlemek için dikey alev yayma test cihazının brülörünün ön tarafına bir alev kapanı takılmıştır.
    5. Geleneksel IEC60332-3 ekipmanının aksine, dikey alev yayılma test cihazı, kullanım kolaylığı sağlamak için tüm kontrol ve test koşullarını bilgisayarla kaydeder.
    6. Söndürmek için kurulan Su Püskürtme cihazı nedeniyle aşırı yanma testini durdurursanız.
    7. Program standart ve 70,000Btu / h gereksinimlerine göre programlanabilir.
    8. Geniş paslanmaz çelik merdiven boyutları: 500 (G) × 3, 500 (H) mm.
    9. Standart paslanmaz çelik merdiven boyutları: 800 (G) × 3, 500 (H).
    10.İki set standart propan brülör ve venturi karışımı.
    11. Bir test seçmek için programlayabileceğiniz standart kategoriyi takip edin.
    12. Egzoz sistemi; duman toplama davlumbazı, egzoz kanalı, hava giriş sistemi, Santrifüj fan ve frekans dönüştürücüden oluşur.
    13. Kanal bölümü tüm gaz örnekleme problarını, sıcaklık ve kütle akış problarını barındırır ve duman ölçüm sistemi için portlara sahiptir.
    14. Paramanyetik oksijen analizörü, gazdaki oksijen konsantrasyonunu ölçmek için paramanyetik değişim yöntemini kullanır.% 0-25 konsantrasyon aralığı.
    15. Isı yayılımı ölçümünde kullanım için Karbon Dioksit Analizörü (kızılötesi).% 0-10 konsantrasyon aralığı.
    16. Analizden önce numune gazlarının şartlandırılması için ayak filtresi, soğuk tuzak, kurutma sütunu, pompa ve atık düzenleyicileri.
    17. Veri toplama sistemi ve yazılımı.

    Özellikler ve Uygulama

    1. Paramanyetik O2, dağılmayan kızılötesi CO2 gaz analizörü dahil olmak üzere standart 19 kabin ünitesi;
    2. Tayvan Advantech veri toplama kartı 1 set, sıcaklık, gaz basıncı farkı ve gaz analizörü verilerini vb. Toplayabilir;
    3. Paslanmaz çelik iki yönlü hız probu, mikro diferansiyel basınç sensörü gibi bir dizi rüzgar basıncı algılama cihazı;
    4. Birleşik Devletler OMEGA K-tipi termokupl 3, baca gazı sıcaklığı 1 setini tespit eder;
    5. PTFE borusu ile bağlanan bir dizi gaz toplama prob cihazı ile donatılmış, aşındırıcı gaz toplayabilir;
    6. Nem giderici soğuk tuzak, sabit gaz akışı ve voltaj regülatörü, paslanmaz çelik boru ve PTFE hortum bağlantısı ile donatılmış 1 set Amerikan CAST gaz toplama pompası cihazı;
    7. Bir akkor ışık kaynağı ve bir silikon fotodiyot alıcı cihaz içeren bir akkor lamba duman yoğunluğu ölçüm sistemi;
    8. 5 nötr filtre ile donatılmış, 0.1-2 optik yoğunluk aralığı;
    9. Basınç düşürme valfleri, solenoid valfler, vb. İle donatılmış 4 ithal kütle akış kontrol cihazı;
    10. Kalibrasyon prosedürleri dahil standart test yazılımı ve monomer yanma testi için kullanılabilir;
    11. 1 set bilgisayar ve yazıcı cihazı ile donatılmıştır;
    12. Egzoz borusu ve santrifüj fan gibi test ekipmanı;
    13. İki propan kütle akış kontrolörü;
    14. İki hava kütle akış kontrolörü;
    15. 22.5KW ve 30KW alev kalibrasyonu, tek bir brülör üzerinde hareket eden bir kütle akış kontrolörü ile gerçekleştirilebilir;
    16. Teli ve kablo yakma test cihazını demetleyin.

    Uygulama:Test sistemi, paketlenmiş kablo veya fiber optik kabloyu simüle eden orta ölçekli bir yangın testidir.Test kablosu, dikey standart bir çelik merdivene monte edilir ve kablonun yanma davranışını ve yanma performansını değerlendirmek için belirli bir ateşleme kaynağıyla ateşlenir.Bir kablo yangınının erken aşamaları için yanma performansı verileri,

    Isı yayma oranı testi, alevin kablo boyunca yayılma tehlikesini ve yangın kaynağının bitişik alan üzerindeki potansiyel etkisini yansıtır.Duman yoğunluğu testi, yangın alanının görünürlüğünü ve dumanın kişisel güvenliğe olan tehlikesini gösterir.

    Ürün Detayları Tel ve Kablo Isı Yayma Test Cihazı

    EN 50399 Test aparatı, IEC 60332-3 aparatı, ısı yayma ölçümü, duman yoğunluğu ölçümü ve modifiye edilmiş hava giriş sisteminden oluşur.Bu, teçhizatın egzoz sistemine küçük bir aletli kanal bölümü yerleştirerek ve bunu ilgili gaz analiz enstrümantasyonu ve yazılımı ile kullanarak gerçekleştirilir.Kanal bölümü tüm gaz örnekleme problarını, sıcaklık ve kütle akış problarını barındırır ve duman ölçüm sistemi için portlara sahiptir.
    Test, belirli yanma koşulları altında kablo veya kablonun aşağıdaki özelliklerini elde edebilir:
    Alev yayma Alev Yayma FS
    Isı Yayım Hızı Isı Yayım Hızı HRR
    Toplam ısı yayımı Toplam Isı Yayımı THR
    Duman üretim hızı Duman Üretim Hızı SPR
    Toplam duman üretimi Toplam Duman Üretimi TSP
    Yanan Büyüme Oranı Endeksi Yangın Büyüme Hızı FIGRA

    Standartlar

    DIN: DIN EN 50399: 2017
    EN: EN 50399
    GB / T 31248: 2014
    Boyut: 1120 mm (G) x 2200 mm (D) x 5600 mm (Y)
    Ağırlık: 1200kg

    Kurulum gereksinimleri

    Elektrik: 110V AC 60Hz / 230V AC 50Hz, 5A
    Ortam Sıcaklığı: Çalıştırma 10 ° C ila 35 ° C
    Gaz: hava ve propan

    Demet Kablo Dikey Alev Test Cihazı.pdf
