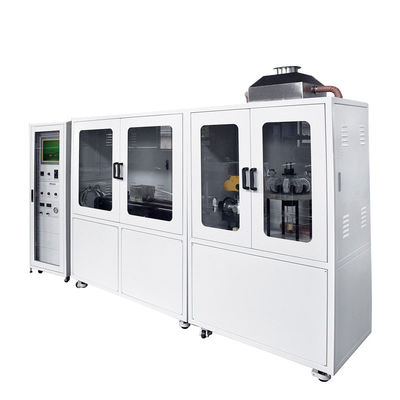

Yapı Malzemeleri Yanıcılık Test Cihazı Malzemelerde Sincap Kafesi Metodu İçin Tehlikeli Yangın Atıklarının Toksik Sınıflandırması

Yapı Malzemeleri Yanıcılık Test Cihazı Malzemeler İçin Tehlikeli Yangın Atıklarının Toksik Sınıflandırması (Sincap Kafesi Yöntemi)

Standart: GB / T 20285: 2006

GB / T 20285'e göre malzemeler için tehlike oluşturan yangın atıklarının toksik sınıflandırması (sincap kafes yöntemi) uygulanır. Test prensibi, düzgün şerit numunelerin sabit ısıtma ile bir halka fırınında sabit hızlı hareket eden tarama ile ısıtılması ve bir kuvars tüp içindeki baca gazının sabit hız taşıyıcı gazla üflenmesidir. Sabit duman bağımsız bir sıçan kafesine beslendi ve daha sonra deney farelerinin durumu gözlendi ve test sonuçları değerlendirildi.

Performans özellikleri

1. Test ekipmanı dairesel fırın, fırın yer değiştirme cihazı, kuvars tüp cihazı, sıcaklık kalibrasyon cihazı, zehirlenme kutusu, döner kafes, sıcaklık kontrol cihazı, hava akış kontrol cihazı ve üç yollu valfı içerir.

2. Halka şeklindeki fırın kabuk, gövde, boru ve elektrikli ısıtma telinden oluşur. Borunun iç duvarı ısıtma yüzeyidir. Borunun çapı 47 + 1 mm, uzunluğu 100 + 1 mm'dir ve sıcaklık aralığı oda sıcaklığından 1100 dereceye kadar az değildir.

3. Sıcaklık kalibrasyon cihazı, 1CR dış çaplı Omega K termokupl ithal, 1CR18NI9TI malzeme sıcaklığına duyarlı levha ile kaynaklı ve fırında sıcaklık artışını kalibre etmek için bilgisayar yazılımı ile bağlanabilir.

4. Japonya'daki Omron'un sıcaklık kontrol cihazı PID sıcaklık kontrol modunu benimser. Fırındaki sıcaklık hassasiyeti (+1 derece) 'den daha iyidir, statik durumdaki sıcaklık dalgalanması (+0.1 derece)' den daha iyidir ve hareket halindeki sıcaklık dalgalanması (+2.5 derece) 'den daha iyidir.

5. Fırın yer değiştirme cihazı, halka şeklindeki fırının yer değiştirme hızı 10 + 0.1 mm / dak ve hareketli mesafe 600 mm'den fazladır. Japon Panasonic servo motor ve PLC kontrol modu kullanılmıştır.

6. Kuvars tüp ve kuvars tekne cihazı, kuvars tüpün çapı 36 + 1 mm, duvar kalınlığı 2 + 0,5 mm, uzunluk 1100 + 100 mm, kuvars tekne uzunluğu 400 mm, genişlik 32 + 1 mm.

7. Fare döner kafesi ve zehirlenme kutusu alüminyumdan yapılmıştır. Fare döner kafesinin ağırlığı 60 + 10 g'dır. Fare döner kafesi sabit sabit nokta olmadan iskele üzerinde esnek bir şekilde dönebilir. Zehirlenme kutusu renksiz şeffaf pleksiglastan yapılmıştır. Etkili uzay hacmi yaklaşık 9.2L'dir. Zehirlenme testi için 10 fareyi barındırabilir.

8. Hava akışı kontrol cihazı, hava kurutma ve arıtma cihazı, hava temizleme ve kurutma için kullanılabilir; Taşıyıcı gaz kütlesi debimetre cihazı dijital olarak hava akışını gösterebilir, ölçüm aralığı 0-10L / dak, doğruluk 0,1L / dakikadan daha iyidir, seyreltme gazı kütle debimetre cihazı dijital olarak hava akışını gösterebilir, ölçüm aralığı 0-5L / dak, doğruluk 0.1 L / dk'dan daha iyidir. .

9. Elektrikli üç yollu küresel vananın otomatik kontrolü, aşırı ısınma korumasına sahip IP-65 koruma seviyesi, elektriksel ve mekanik çift limit.

10. Bir standart test yazılımı seti olan Tayvanlı Yanhua Veri Toplama Modülü (kendi kendine yapılan MCU modüllerini ve kartlarını kabul etmiyor), kalibrasyon sıcaklığı değerleri ve eğrileri, test sıcaklığı değerleri ve eğrileri, her bir kafesin hareket hızı ve eğrilerini görüntüleyebilir.

11. Seçenekler: Fare hareket kayıt sistemi. Fotoelektrik anahtar, fare döner kafesinin hareket durumunu izlemek için kullanılır. Bilgisayar yazılımı, herhangi bir zamanda farenin döner kafesinin açısal hızını görüntüleyebilir.

Boyut:

Kontrol kutusu: 900mm (G) x 1650 mm x (H) x 700 mm (D)

Test sunucusu: 2100mm (G) x 1650 mm x (H) x 700 mm (D)

Ağırlık: 178kg

Elektrik gereksinimleri: 220 V

Ortam sıcaklığı: 10 ℃ - 35 ℃

Yardımcı Gaz: Hava Kompresörü Gazı
