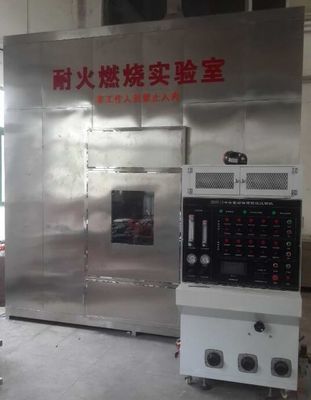

BS6387 Yangın Koşullarında Devre Bütünlüğünü Korumak İçin Gerekli Yangın Test Cihazları Kablosu

Yangın Koşullarında Devre Bütünlüğünü Korumak İçin Gerekli Kablo için BS6387 Test Cihazı

Özet

Bu test cihazının kabloların yangına dayanıklılığı için gerekli
Yangın koşullarında devre bütünlüğünü korumak için.kabloları için geçerlidir.
anma gerilimi 600/1000 V'u aşmayan ve toplam çapı veya
20 mm'ye eşittir.

BS6387 Standardına uygundur

Bu İngiliz Standardında verilen test, iki veya daha fazla kabloya sahip kablolara uygulanabilir.
yalıtımlı iletkenler (kablolar diğer metalleri içersin veya içermesin)
zırh, ekran veya devre koruyucu iletken gibi elemanlar.Test aynı zamanda
olması koşuluyla, bir yalıtımlı iletkene sahip kablolara uygulanabilir.
en az bir başka metalik element içerir.Test için geçerli değil
bir yalıtımlı iletkeni olan ancak başka bir metalik elemanı olmayan kablolar

Ekipman bileşimi

1.Yalnız ateşe dayanıklılık testi

Yangına dayanıklılık test tezgahı aşağıdaki parçayı içerir: kablo destek sistemi, sürekli algılama cihazı, ısı kaynağı.

Kablo destek sistemi: Kablo, kablo kılıflarını klipsler aracılığıyla yanal olarak kıstırır.Kablonun orta kısmı iki metal halka ile sabitlenir (mesafe 300mm) ve metal halka cihazın diğer metal kısımlarına topraklanır.Kablo destek cihazı Şekil 1'de gösterilmiştir. Zırh çapı 10 mm'den küçük olmayan kablolar veya test sırasında önemli yer değiştirmesi olan diğer kablolar için, her biri yaklaşık 150 mm'lik orijinal metal halkaya sabitlenmiş 3 metal halka vardır.

2. Sürekli algılama cihazı: Akımın kablonun tüm damarlarından, üç fazlı yıldız bağlantılı bir transformatörden veya üç tek fazlı transformatörden (veya test tek damarlı bir kablo ise tek fazlı bir transformatörden) geçmesine izin verin, ve test voltajında ​​izin verilen maksimum 3A kaçak akımını koruma yeteneği yeterlidir.Kablonun diğer ucundaki her bir damar teline bir lamba bağlayın ve kablonun anma geriliminde yaklaşık 0,25 A akım uygulayın.

3. Isı kaynağı:
1. Isı, metan ve yoğun alevi zorla sağlayabilen 610 mm uzunluğunda boru şeklinde bir gaz brülörüdür.
2. Sıcaklık ölçümü: 2 mm çapında bir termometre hava girişine yakın, 75 mm'nin üzerinde brülöre paralel olarak yerleştirilir.
3. Alev sıcaklığını ve süresini test edin: (bkz. BS6387 yanma derecesi)
A 650. C ± 40 °C - 3 saat
B 750. C ± 40 °C - 3 saat
C 950. C ± 40 °C - 3 saat
S 950. C ± 40 °C -20 dakika

4. Kablo Numunesi: Numune, bitmiş ürünün 1200 mm'den az olmayan bir bölümüdür ve her iki uçtan 100 mm'lik kılıf ve örtü tabakası çıkarılır.Kablo uçlarındaki teller elektrik bağlantılarına uygun olmalıdır.
5. Test voltajı: 200~1000V ayarlanabilir

farklı türleri nelerdiryangın testi?
Yangın testi – malzemelerin ve yapıların yangına tepki ve direnç testleri ve yangın söndürme bileşenlerinin ve sistemlerinin (örn. yangın söndürücüler ve sprinkler), algılama ve alarm sistemleri ve kablolarının ve duman ve ısı havalandırma sistemlerinin performans testleri gibi.
