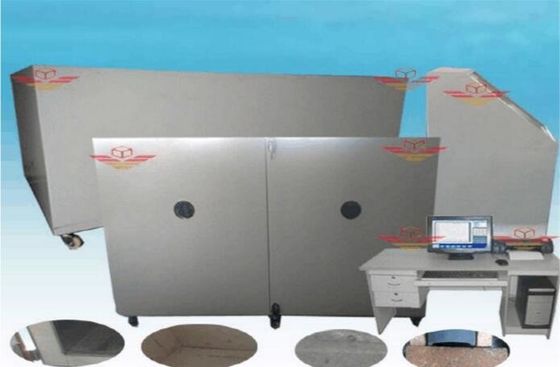

PLC Kontrol Yalıtım Malzemesi Maksimum Kullanım Sıcaklığı Test Cihazı

Yalıtım Malzemesi Maksimum Kullanım Sıcaklığı Test Cihazı

Kullanımları

Gevşek şekilde doldurulmuş yalıtım malzemeleri, keçeler, halılar, bloklar, plakalar ve prefabrik yalıtım boruları gibi yalıtım ürünlerinin maksimum servis sıcaklığının değerlendirilmesi için geçerlidir.

Teknik parametreler
1. Isıtma plakası: SUS304 paslanmaz çelikten yapılmış, test alanı 900 * 450mm olup, koruyucu tabaka ve genişlik 80mm ile çevrilidir. Isıtma plakasının alt yüzeyinde, en az beş termokupl, dördü ısıtma plakasının ısıtma bölgesinin köşesine sabitlenmiş ve her köşeden uzaklığı 150 mm olan ve beşinci termokupl olan yüzey sıcaklığını ölçer. ısıtma plakasının ortasına yerleştirilir. Herhangi bir noktada ölçülen sıcaklık istenen sıcaklıktan daha düşük olmayacak ve +5% veya +15 ° C (hangisi daha küçükse) kadar farklılık göstermeyecektir.
2. Isıtma borusu: SUS304 paslanmaz çelikten yapılmış, uzunluk 2M, nominal çap 88mm, 108mm, 133mm üç özellik. Üç ısıtma borusu yan yana düzenlenmiştir ve önceden hazırlanmış yalıtımlı borular ayrı olarak test edilebilir. Isıtma borusunun ucuna, test parçası sonunda aşırı ısı kaybını önlemek için, 75 mm'den daha az olmayan bir koruyucu bölüm ve bir yardımcı ısıtıcı sağlanacaktır. Isıtma tüpünün her 0.3 m'sinde bir termokupl kurulmuş ve ısıtma tüpünün yüzey sıcaklığı ölçülmüştür. Termokupllar, ısıtma tüpünün etrafına, 90 ° aralığında bir spiral halinde düzenlenir. Herhangi bir noktada ölçülen sıcaklık istenen sıcaklıktan daha düşük olmayacak ve +5% veya +15 ° C (hangisi daha küçükse) kadar farklılık göstermeyecektir.
3. Sıcaklık ölçüm sistemi: Termokupl telin çapı 5.0mm, ölçüm sıcaklığı 0-1250 ° C; sıcaklık PLC + modülü tarafından toplanır.
4. Kontrol kısmı: PLC modülü kullanarak, mikrobilgisayar, sıcak yüzey sıcaklık eğrisini gerçek zamanlı olarak kontrol eder ve raporun çıktısını alır.
5. Isıtma hızı: 5 ° C / dak veya 3 ° C / dak ayarlanabilir.
6. Sıcaklık toplama: 2 dakikada bir toplanır ve eğri ile gösterilir;
7. Termokupl tepki süresi: <0.5s resim anahtar kelime
8. Sıcaklık hatası: ± 0.5 ° C
9. Zamanlama hatası: 1s / h
10. Bilgisayar: Bir dizi bilgisayar (en azından aşağıdaki gereksinimleri karşılar: birinci satır marka bilgisayar; CPU: INTEL I5-III nesil; bellek: 4G veya üstü; sabit disk: 500G veya daha fazla; seri port ile: kontrol aletinin çalışması ; ekran: 20 veya daha fazla LED LCD monitör, 1600 * 900 çözünürlük veya daha yüksek; windows xp sistemi.), bir yazıcı. Bir dizi test yazılımı.
11. Düz ve masura ölçerler ile donatılmıştır: ölçü sayfasını ölçün.
12. numune kutuları ile donatılmış

Özellikler
1. CNC takım tezgahı tarafından işlenir ve yay şekli güzel ve zariftir. Güzel pas ve korozyon önleyici özelliklere sahiptir. Diğer parçalar 45 # çelik, yüzey kalınlaştırılmış kaplama / SUS304 paslanmaz çelikten imal edilmiştir.
