Menşe yeri: | Çin |
Marka adı: | SKYLINE |
Sertifika: | CE |
Model numarası: | SL-T26 |
Min sipariş miktarı: | 1 ADET |
---|---|
Ambalaj bilgileri: | KONTRPLAKLAR HARF |
Teslim süresi: | 35 iş günü |
Ödeme koşulları: | Western Union, T/T, MoneyGram |
Yetenek temini: | 1 adet / ay |
SKYLINE: | mobilya test etme donanımları | Denetleyici: | PLC + dokunmatik ekran |
---|---|---|---|
Motorlu: | hava tüpleri | Standart: | EN 527-3, EN581-3 ve BIFMA X5.1, IS5967 |
Hava besleme: | 7kgf / cm ^ 2 | Kapasite: | 2KN, 4 adet ; 5KN, 1 adet |
Vurgulamak: | mobilya test makinesi,sandalye test makinesi |

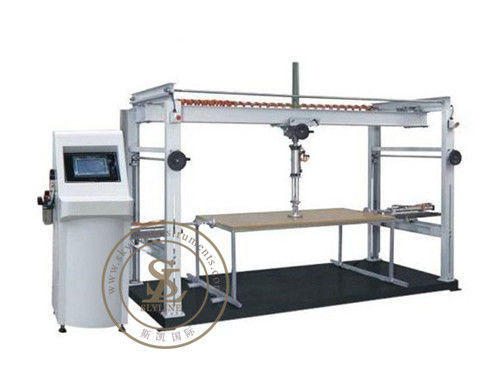

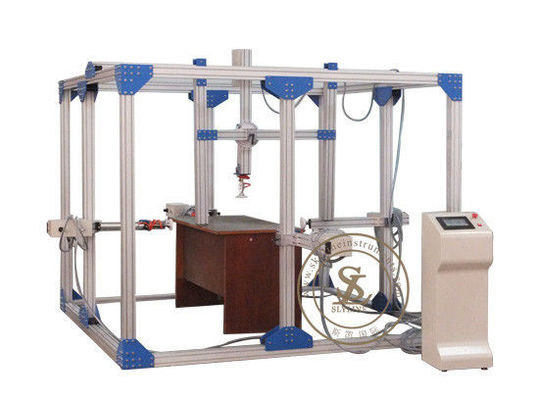

IS5967 Mobilya Test Cihazları Masa ve Trollys için Dayanıklılık ve Kararlılık Test Cihazı
Özellikler
1 1 set dikey cihaz ve 4 set kalibrasyon hızı & itme ayrı ayrı 5 grup pnömatik silindir donatıyor. İnme 500mm'dir
2 dikey cihaz dörtlü fren ön ve arka ve yukarı ve aşağı ayarlanabilir (100mm ~ 900mm) olabilir
3 Yatay düzeneğin dörtlü freni, yukarı ve aşağı, sağa ve sola doğru ayarlanabilir, farklı test pozisyonlarıyla birlikte çalışabilir.
4 farklı aksesuar veya sabit test koşulu yüklemek için uygun test alt panelinde birkaç satır vida deliği vardır
5 farklı yük veya kavrama değiştirmek için uygun olan her grup için pnömatik frenin önünde hızlı bağlantı konumunu sağlamıştır.
6 renkli dokunmatik ekran ve PLC kontrol ünitesi, kolay kullanımlı arayüz, görüntüleme görüntüleme ve operatör için daha elverişsiz.
Bu test makinesi, tabloların ve trollys'in dayanıklılığını ve dengesini test etmek için kullanılır.
Güç testi
1. Dikey statik yük testi
2. Sürekli yük testi
3. Yatay statik yük testi
4. Dikey darbe testi
Kararlılık Testi:
1. Dikey stabilite testi
2. Yatay darbe testi.
Teknik parametre
a.Frame (Alüminyum)
-6 dikey yazı - 4 sabit. Yatay silindiri tutmak için çerçeve uzunluğu boyunca (3m) 2 adet ayarlanabilir pozisyon
-5 yatay çapraz çubuk -4 sabit. Dikey silindir, ayarlanabilir pozisyon ve yükseklik tutmak için çerçeve uzunluğu (3m) ve yükseklik (2m) boyunca 1 ayarlanabilir pozisyon
b.Size: 2m × 3m × 2m (H)
C.Yükleme pedi (BS BN gereksinimi) ve torba ağırlığı 91kg (BIFMA gereksinimi)
Silindir tipi: Çift etkili silindir
e.Maksimum kuvvet: 2000 Newton
f.1 ünitesi yatay silindir
Eğim ve bacaklar / kayma testleri için yatay bir kuvvet uygulamak.
Kasnak sistemine takılı (ayarlanabilir ve çıkarılabilir
-Ayarlanabilir yükseklik (500-1800mm) ve yatay pozisyon (çerçeve uzunluğu boyunca, 3m)
-Stroke uzunluğu: 500mm
g.1 birim dikey silindir
-Arka dinlenme, tablet ve kol dayanağı testleri için dikey bir kuvvet uygulamak
- Çapraz çubuk boyunca ayarlanabilir pozisyon (2m)
-Stroke uzunluğu: 500mm
h.High ve pozisyon ayarı, güç
i.Voltaj: tek fazlı AC 220V 50 / 60HZ
j.Compress hava: 6kg / cm²
k.Control düğmesi
-ON / KAPALI düğmesi
-Yüksek ekran
-Cycle ekranı - 6 - haneli
-Force tutma süresi: 1 dakika (mukavemet testi)
l.Stopper - mobilya tabanını 12 mm kalınlıktan kaydırmak için.
Şartname
Temel Test Çerçevesi | 2.5x2.5x2m, 80x80mm Alu.material yapılır |
Yük hava silindiri | çapı 50mm, 4 adet, inme 300mm, maksimum yük gücü 1500N kadar |
Darbe silindir | çap 50mm, 1 adet, inme 400mm |
Yük hava silindiri | çap 80mm, 1 adet, inme 500mm, maksimum yük gücü kadar 2500N |
Kuvvet sensörü | Yüksek hassasiyetli sensör, kapasite 2KN, 4 adet ; 5KN, 1 adet |
Kontrol yolu | dokunmatik ekran + PLC kontrolü |
sayaç | 0 ~ 999999 kez (ayarlanabilir) |
Zorla ayarlamak | sensörlü hassas basınç valfi ekipmanları |
Hava besleme | 7kgf / cm ^ 2 |
Güç | 1∮ AC 220V 50Hz 5A |
Test standartları
EN 527-3, EN581-3 ve BIFMA X5.1, IS5967
EN 1725: 1998 7.3 Dayanıklılık testi
EN 1725: 1998 7.5 Yatak kenarı dayanıklılığı
EN 1725: 1998 7.6 Dikey statik yük testi
