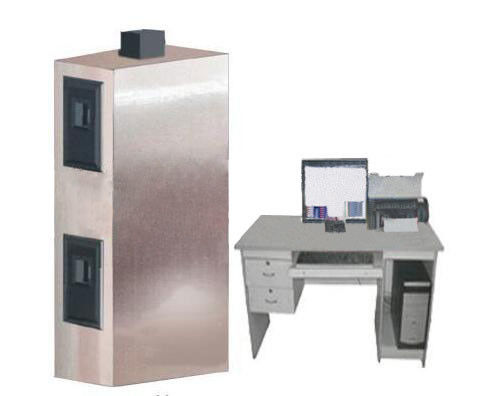

UL 1666 Şaftlara Dikey Olarak Monte Edilen Kablo Yangın Test Cihazı
Test Standartları
UL1666,ANSI/ASTM D 5207 ve UL 1581, ANSI/ASTM D 5025
UL1666<<Şaftlara dikey olarak yerleştirilmiş elektrik ve fiber optik kabloların alev yayılma yüksekliği testi>>
parametreler
1. U-tipi basınç göstergesi: 0-12PA'da muhafaza edilen hazne basıncının ölçülmesi;
2. Higrometre: oda sıcaklığının ve nemin ölçülmesi;
3. Odanın yapısı: tuğla ile beton duvarın genel yapısı, ilk katman 1.22M, ikinci katman 3.66M, üst kısım 2.24M'dir.Dış boyutlar: 7.12M yükseklik x1.3M genişlik x2.5M uzunluk;
4. Duvar yapısı 106 lb / ft3 (1698 kd / m3) beton yoğunluğunda, termal iletkenlik (k) 0.38Btu (0.055W / mk) için 21.1 ℃'de;
5. Çimento bileşiminin 203 mm kalınlığındaki normal ağırlığı ile birinci ve ikinci katman. Çatı, sızdırmazlığını sağlamak için duvardan yapılmıştır;
6. İkinci katmandaki ölçüm deliği, birinci katmandaki ölçüm deliğinin (305 mm x 610 mm) dikey deliğinin üzerinde olmalıdır, her bir delik kutunun 203 mm arkasında ve kutunun yanından 102 mm olmalıdır.
Ateşleme cihazı
1. 1/2 inç çelik boru, 1/2 inç boru dirseği ve çelik ateşlemeli dağıtma diski takılır ve gazın enjekte edildiği yere bir propan akış ölçer takılır.
2. Fan: Egzoz fanını ve anemometreyi test kutusunun çıkışına takın.
3. Yanma kaynağı: Ateşleyiciye verilen gaz CP sınıfı propan olmalı ve fit küp başına ısı 2500 Btu olmalıdır.
4. Egzoz fanı ve taşıma borusu: Çelik taşıma borusu, test kutusunun üst kısmının ortasına monte edilmiştir.Egzoz fanı taşıma borusuna bağlıdır.
6. Sıcaklık ve akış test cihazları: İkinci tanka sekiz adet özel 28-tipi nikel kılıflı termokupl, birinci tanka bir adet termokupl ve birinci katta özel bir adet 28-tipi nikel kılıflı termokupl yerleştirilmiştir.Tavanın merkezi tavana dik olarak 1 ± 1 / 16 (25,4 ± 1,6 mm) uzanır ve test odası sıcaklığı belirlenmeden önce termokupl test edilir.
7. İki yönlü rüzgar hızı probu, birinci yuvanın yatay ve dikey merkezine yerleştirilir ve hız ölçüm probu, diferansiyel basıncı elde etmek için bir elektronik basınç göstergesine bağlanır.
8. Veri toplama aracı: PLC ve bilgisayar kullanılmaktadır.Dijital veri toplama sistemi, giriş deliğindeki hava hızını ve ikinci katman deliğinin termokuplunun sıcaklığını her 5 saniyede bir toplar ve kaydeder ve eğriyi görüntüler.
farklı türleri nelerdirkablolama?
Kablolar esas olarak elektrik ve telekomünikasyon sinyallerini taşımak için kullanılır.Bükümlü çift kablo, koaksiyel kablo, çok iletkenli kablo ve fiber optik kablo dahil olmak üzere çeşitli kablo türleri vardır.Bükümlü çift kablo, birbiri etrafında bükülmüş iki kabloya sahiptir ve esas olarak sinyalleri taşımak için kullanılır.
