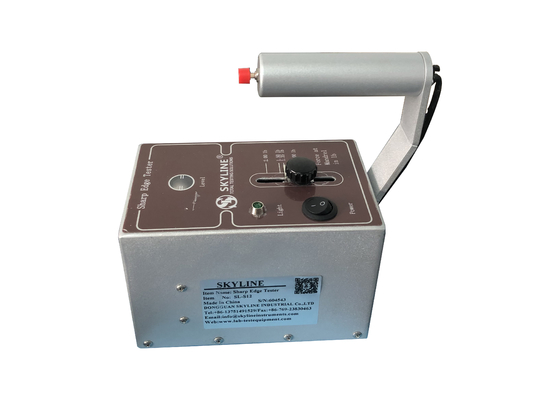

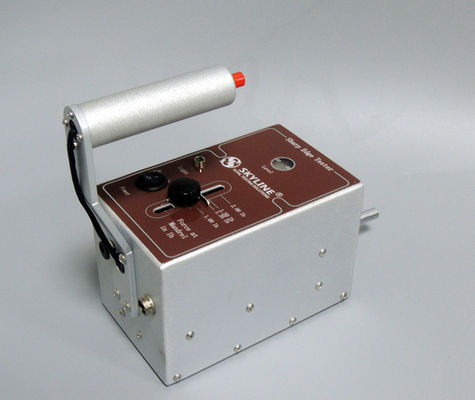

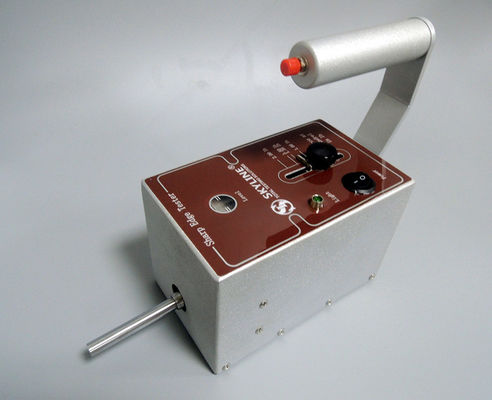

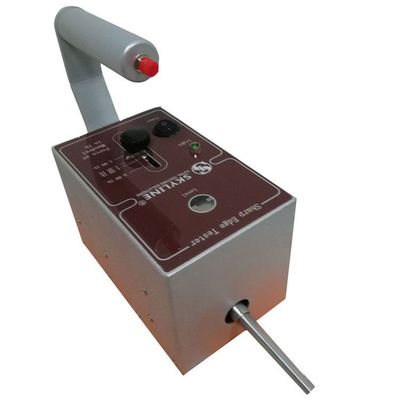

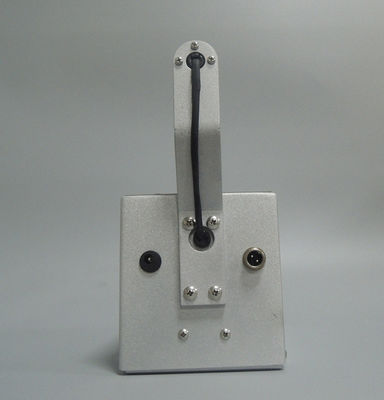

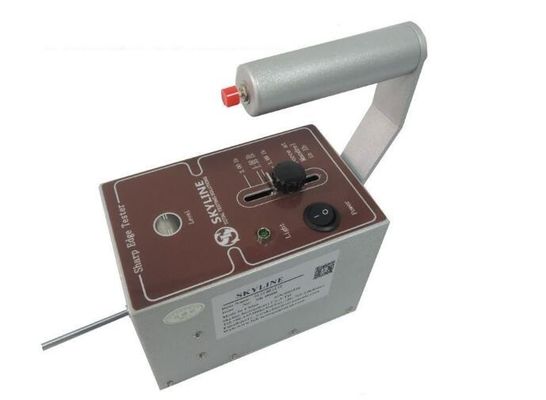

ISO 8124-1 Oyuncaklar Test Cihazları 1.35LB Çocuk Ürünleri için Keskin Kenar Test Cihazı

ISO 8124-1 1.35LB Çocuk Ürünleri için Sabit Kuvvet Keskin Kenar Test Cihazı

Keskin Kenar Test Cihazı.pdf

Başvuru

Bir oyuncağın veya nesnenin kenarının, makul olmayan bir yaralanma riski taşıyan keskin bir kenar olup olmadığını belirlemek için kullanılır.

Ürün Bilgisi
Oyuncaklardaki erişilebilir kenarların yaralanmaya neden olup olmayacağını belirlemek.Bir mandrele kendinden yapışkanlı bir PTFE bant yapıştırılır ve daha sonra test edilen erişilebilir kenar boyunca tek bir 360 derecelik dönüş için döndürülür.Bant yarıya veya daha uzun kesilirse (yaklaşık 13 mm), kenar tehlikeli keskin kenar olarak tanımlanır.8 yaşından küçük çocuklar tarafından kullanılması amaçlanan oyuncaklar, kullanım ve istismar testlerinden önce veya sonra bu gerekliliğe tabidir.

Test prensibi

Çocukların parmaklarını simüle etmek için kullanılan çelik şaftın sertleştirilmesi gerekiyor.Yüzey Rockwell sertliği 40'tan az olmamalı, yüzey pürüzlülüğü 0.40 mikrondan büyük olmamalı ve çap 9.35 mm ± 0.12 mm olmalıdır.6 N (1.35 lb) bir kuvvetle simüle edilmiş suni deri tutkalı ile sarılmış bir çelik şafta dikey olarak bir simüle suni deri bant tabakası uygulandı.Çelik şaft 23 mm/sn ± 4 mm/sn'de sabit teğetti.Hız bir hafta boyunca döndürülür.Simüle edilmiş suni deri yapışkan kağıdını kesmek (kesmek) için testin kenarını kontrol edin.Kesilirse (kesilirse), test edilen kenar, potansiyel olarak tehlikeli keskin kenar olarak tanımlanır.

Keskin kenar test cihazı kullanımı ve değerlendirme sonuçları
1. PTFE yapışkan bandı gerektiği gibi mandrele takın ve ardından mandreli test edilen erişilebilir kenar boyunca 360° döndürün.Test yapışkan bandının yerçekimi düzeltmeli olduğunu kontrol edin.
Topun test şablonunu tamamen geçip geçemeyeceği.Kesimin uzunluğu.Kesilen bandın uzunluğunun yüzdesini hesaplayın.Yargı: Yapışkan bant %50 oranında kesilirse
Bölme, kenar keskin kenar olarak kabul edilir.
2. Test edilecek kenar, oyuncak parçasının veya bileşenin erişilebilirlik testinden sonra belirlenen erişilebilir kenar olmalıdır.
3. Oyuncağın dokunulabilir kenarı bir bütün olarak test edilemiyorsa, oyuncağın bir bütün olarak simüle edilmesi durumunda erişilebilir kenar çıkarılarak ayrı ayrı test edilebilir.
4. Keskin kenar testinin anahtarı, tespit edilen kenarın nasıl sabitleneceği ve mandrelin kenara dik açıda olduğundan ve test sırasında mandrel ile kenar arasında faz olmadığından emin olmaktır.
Spor için.
5. Mandrel dönüşü sırasında mandrele uygulanan basıncın sürekli stabil olması sağlanmalıdır.

Şartname


Teknik parametreler
1. Tablo 1'de gösterilen döner mandrelin çapı:


2. Tablo 2'de gösterilen ölçülen kuvvet değeri:


3. Tablo 3'te gösterilen döner mandrelin dönüş hızı:


4.Tablo 4'te gösterilen döner mandrelin pürüzlülüğü:

 Sharp Edge Tester ve Sharp Point Tester.pdf

Keskin kenarları nasıl test edersiniz?
Kenar, 1,35 pound (6,00 Newton)'a kadar herhangi bir kuvvette 1/2 inç'ten (13 milimetre) daha az olmayan bir uzunlukta bandı tamamen kesiyorsa keskin olarak tanımlanmalıdır.(2) Prosedür.(i) Test edilecek numunenin kenarı, test sırasında hareket etmeyecek şekilde tutulmalıdır.

Keskin Kenar Test Cihazı operasyon video linki:
https://www.youtube.com/watch?v=TREo3kIsqVc

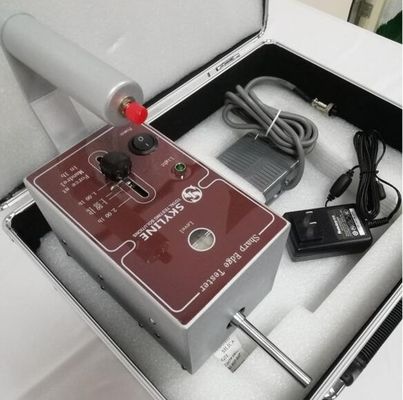

Aksesuarlar
