Menşe yeri: | Çin |
Marka adı: | SKYLINE |
Sertifika: | Calibration certificate |
Model numarası: | SL-M009 |
Min sipariş miktarı: | 1 ADET |
---|---|
Fiyat: | negoitable |
Ambalaj bilgileri: | KONTRPLAKLAR HARF |
Teslim süresi: | 35 iş günü |
Ödeme koşulları: | T/t, Western Union, Moneygram |
Yetenek temini: | 1 ADET |
Damla açısı: | 0°, 45°, 90° | Maksimum test ağırlığı: | 1kg |
---|---|---|---|
Damla yüzey boyutu: | 350 * 350 * 50 mm | Güç gereksinimleri: | AC220V ±% 10 50Hz |
Boyutlar: | 800 * 900 * 2200mm | Ağırlık: | 230kg |
Vurgulamak: | physical testing equipment,brake testing equipment |

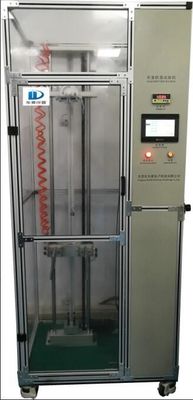

1. Ürün uygulaması
Cihaz, ürünün fiili kullanımı sırasında beklenmedik bir şekilde düştüğü zaman ürünün performansı üzerindeki etkisini değerlendirmek için kullanılır. Cep telefonları, PAD'ler, e-kitaplar ve elektronik sözlükler gibi küçük boyutlu elektronik ürünler için belirli bir yönde veya belirli bir konumda düşmeye karşı test edilmek üzere uygundur.
2. Sistem yapısı ve prensibi
Prensip Açıklama: Sistem PLC ile iletişim kurmak için dokunmatik ekranı kullanır, düşme mekanizması üzerindeki vantuz kelepçesini kaldırmak için servo motoru kontrol eder ve düşme testini gerçekleştirmek için unhooking cihazının ve vantuzun hareketi ile birlikte çalışır . Kullanıcının ürün kenarlarını, köşelerini ve yüzlerini düşürme testini karşılamak için 3 farklı yön vantuz.
3. Ürün özellikleri
3.1 Çift kolonlu lineer yatak kılavuzu, servo motor + triger kayışı tahrikli kaldırma, test yüksekliğini keyfi olarak ayarlayabilir, harici enkoder doğrudan gerçek yükselme pozisyonunu algılar, konumlandırma daha doğrudur
3.2 Numunelerin çok açılı testi, otomatik endüktif adsorpsiyon fonksiyonu, her açıda iki vantuz, dikey olarak düştüğünde açı tersine çevrilmeden kaçınmak için üç farklı vantuz açısı
3.3 Dokunmatik ekran + yüksek tepki PLC kontrolü ve tüm elektrik kontrol parçaları, ithal ürünlerin komple setlerini kullanır, tepki hızı daha hızlıdır, işlem daha kararlıdır ve hızlanma, maksimum iniş hızı ve test süresi gibi veriler ölçülebilir.
3.4 Tamamen kapalı çevre çerçevesi ve elektromanyetik kilitli ekranlı kapı, operatörün güvenliği için daha güvenilir koruma sağlar.
3.5 Daha büyük emme için yüksek akışlı vakum jeneratörünü seçin ve daha büyük numuneler için test yapın
3.6 Test örneklerinin ve vantuzların yapışmasını azaltmak için hızlı vakum telafisi fonksiyonu ve damla daha doğrudur
3.7 Düşme plakası, diğer faktörlerden kaçınmak için doğrudan yere konur ve testi gerçeğe daha yakın hale getirir.
4. Ana işlevi
4.1 Yönlü Düşme Testi
4.2 Serbest düşüş testi
4.3 Otomatik ve manuel fonksiyonlar
4.4 Referans yükseklik telafisi fonksiyonu
4.5 Bırak yüksekliği, uç hızı ve test sayısı ayarlanabilir
4.6 Hızlı vakum telafisi
4.7 Veri ölçüm fonksiyonu, otomatik olarak ivme, iniş hızı, test süresi, vb.
4.8 Tamamen kapalı güvenlik kapısı koruma fonksiyonu (güvenlik kapısı açık, ekipman çalışmıyor, operatör güvenliğini korur)
5. teknik parametreler
5.1 Düşme yüksekliği: 400-1800 mm aralığında ayarlanabilir, yer değiştirme doğruluğu ± 1 mm ve düşüş sırasında tam hızlanma: hata 0.2g içinde. Numune, cihazdan 1 m yüksekliğe ve zemine temas edildiğinde anlık hızın> 4.2 m / s'ye düşmesi için kontrol edilmiştir. Düşme yüzey sapması: Ürün yönelimi ve ilk sapma, iniş sırasında 5 ° 'den fazla değildir. 5 ° 'den büyük ise, başarısız bir düşme testi; kontrollü düşüşün başarı oranı>% 99'dur.
5.2 Düşme açısı: 0 °, 45 °, 90 °, 2 büyük yüz, 4 yüz, 8 kenar ve düşey olarak düşey örneklerin 4 köşesi
5.3 İlgili standartlar: Ürün IEC68-2-32 standardına uygundur
5.4 Vantuzun özellikleri ve miktarı: Ф16mm vantuz, 6
5.5 Test verileri: düşme yüksekliği, hızlanma, son hız, test süresi, test sayısı, vb.
5.6 Test örnek ağırlığı: izin verilen maksimum 1000g
5.7 Damla yüzey boyutu: 350 * 350 * 50mm
5.8 Bırak yüzey malzemesi: (özelleştirilebilir)
Beyaz granitik granit, yüzey cilalanmış, belirgin çizikler, delikler ve oyuklar yoktur; kalınlık 49 ~ 51 mm'dir; düzlük <1 mm. Damla makinesine sabit bir şekilde yerleştirildikten sonra, 32g kütlesinin çelik bilyesi 50 cm'lik bir yükseklikten düşmekte serbesttir ve sıçrama yüksekliğinin 30-40 cm olduğu; yükseklik 100cm yüksekliğinden serbest bir şekilde düşürülür ve sıçrama yüksekliği 70 ila 80 cm arasında değişir.
Muayene metodu: yüzeyi temizlemek için bir elektrikli süpürge ve bir bez kullanın ve ardından bir yumru olup olmadığını görsel olarak belirlemek için avuç içi ile yüzeye dokunun; dikenleri sezgisel olarak hissedebiliyorsanız, yüzey niteliksizdir.
Ahşap tahta: 3cm kalınlığında yüksek yoğunluklu ahşap tahta. Kalite 130g çelik top 50cm yüksekliğinden düşer, sıçrama yüksekliği 10-15cm; yükseklik 70 cm'den düşer ve sıçrama yüksekliği 15cm-20cm'dir.
5.9 Yüzey pürüzlülüğü: Mermer ve çimento levhaların pürüzlülük değerleri sırasıyla 0,59μm ve 1,2,9μm'dir (referans veriler).
Sürüş modu | Servo motor + senkron dişli kayış |
Kontrol modu | dokunmatik ekran + PLC, Çince ve İngilizce operasyon arayüzü |
Hava kaynağı gereksinimleri | ≥0.5MPa temiz basınçlı hava |
Güç Gereksinimleri | AC220V ±% 10 50Hz |
Ekipman Gücü | 400W |
boyutlar | 800 * 900 * 2200mm |
Ekipman ağırlığı | 230kg |
6. Çalışma ortamı ve depolama ortamı gereksinimleri
6.1 Çalışma sıcaklığı ve nem oranı: sıcaklık 18 ° C ~ 30 ° C, nem% 40 ~% 60 (yoğuşmasız)
6.2 Depolama sıcaklığı ve nem oranı: sıcaklık -10 ° C ~ 60 ° C, nem oranı% 40 ~% 60 (yoğuşmasız)
