ISO 5659-2: 2006 3500W NBS Plastik / Kauçuk Duman Yoğunluğu Test Cihazı

3500W NBS Plastik/Kauçuk Duman Yoğunluğu Test Cihazı ISO 5659-2:2006

Ürün Açıklaması

(not: Diğer belirtilmemiş veya çelişen GB/8323.2-2008 standartları geçerlidir)

Plastik yanan duman yoğunluğu test cihazı, GB8323.2-2008 ulusal standardında belirtilen teknik koşullara dayanan, duman yoğunluğunu ölçmek için yeni bir test ekipmanıdır ve yanma sırasında üretilen dumanın belirli ışık yoğunluğunu ölçmek için uygundur. plastikler ve maksimum ışık yoğunluğu test sonucudur.Belirli koşullar altında plastiklerin duman performansını değerlendirmek için kullanılır.GB8323.2-2008 plastik-duman Üretimi-Bölüm II: Duman yoğunluğunun belirlenmesi için tek odacıklı yöntem test yöntemine ve ISO5659.2-2006 "plastik-Duman Üretimi-Bölüm II:'nin belirlenmesi için tek odacıklı yönteme uygundur. ışık yoğunluğu".Tüm cihaz, kapalı bir test odası, bir fotometre ölçüm sistemi, bir radyasyon konisi, bir yanma sistemi, bir ateşleyici, bir test kutusu, bir stent, bir sıcaklık ölçüm cihazı ve bir duman yoğunluğu test yazılımından oluşur;devre, yüksek teknik içerik ve istikrarlı performans ile tek çipli mikrobilgisayar ile geliştirilmiştir.Bu cihaz, tüm plastikler için uygundur, ayrıca diğer malzemelerin değerlendirilmesi (kauçuk, tekstil kaplama, boya, ahşap ve diğer malzemeler gibi), plastik endüstrisi, katı malzeme endüstrisi, üretim tesisleri ve yaygın olarak kullanılan araştırma laboratuvarları için de geçerlidir.

Anateknik göstergeler ve çalışma koşulları

Ekipmanın ana teknik özellikleri ve çalışma koşulları, tamamen GB8323.2-2008 "plastik-Duman Üretimi-Bölüm II: Tek odacıklı yöntem uyarınca, GB/8323.2-2008 ulusal standardında belirtilen teknik koşullara dayanmaktadır. duman yoğunluğunun ölçülmesi test yöntemi" ve ISO5659.2-2006 Plastik-Duman Üretimi-Bölüm II: Işık yoğunluğunun belirlenmesi için tek odacıklı yöntem ve yukarıda belirtilen şartlar, teknik göstergeler ve teknik gereklilikler esas alınarak ekipman performans değerlendirmesi, kabul koşulları ve kabul kriterleri için.

1. Duman kutusu iç boyutu: Uzun 914mm±3mm, Geniş 610mm±3mm, yüksek 914mm±3mm.

2. Alet boyutu: Uzun 1110mm±10mm, Geniş 750mm±10mm, yüksek 2040mm±10mm.

3. Güç: 220v, 4kw.(Cihazın toplam gücü belirtilmelidir)

4. (duman yoğunluğu) 0-924 altı vitesli otomatik vites

5. Ölçüm aralığı: 0.0001-100%;

6. Ölçüm doğruluğu: ±%3;

7. Çalışma voltajı: 200-240v 50Hz;

8. Ortam sıcaklığı: oda sıcaklığı-40 ℃

9. Bağıl sıcaklık: ≤85%;

10. Çalışma ortamı: cihazın çalışması, doğrudan güçlü ışıktan kaçınmalı ve zorlamalı hava akışı fenomeni olmamalıdır.

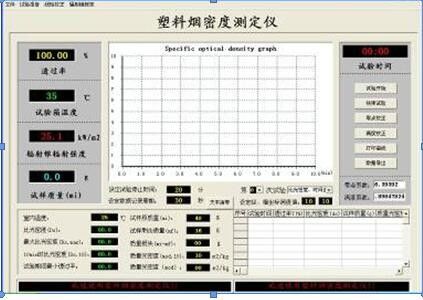

11. Ölçüm yazılımı: Windows XP işletim arayüzü, ana veriler duman ışığı grafiği, özel ışık yoğunluğu, kaliteli ışık yoğunluğu, kalite kaybı, kalite kaybı oranı, ortalama duman yoğunluğu test edilebilir.Ayrıca kalibrasyon, düzenleme, test, parametre ayarı vb. Çalışma arayüzüne sahiptir.

12. LabVIEW stili.Geçirgenliği ve zaman eğrisini gösterir.

13. Numune boyutu: 75x75mm.

14. Işık kaynağı voltajı: 6.5V çalışma voltajı: 4v±0.2v.

15. Işık sıcaklığı: 2200k±100k.

16. Işık hızı 51 mm çapındadır, bilgisayar ışık yoğunluğunu ışık değişikliklerine göre otomatik olarak kaydeder.

17. Filtre: Filtre 2.0'ın optik yoğunluğunu büyütün;Filtrenin optik yoğunluğu 3,0 ve filtrenin optik yoğunluğu 0,5, biri 3'tür.

18. Alt açıklık dairesel ısıtıcıya sahiptir, ışık penceresinin sıcaklığın 50℃-55℃ olmasına neden olur, bu yüzeyde duman konsantrasyonunun en düşük olmasına neden olabilir.

19. Isıtma konisi: Güç 2600W, sıcaklık kontrol aralığı: 0-1000 ℃, termokupl sıcaklığı, otomatik soğuk uç kompanzasyonu ile donatılmıştır.

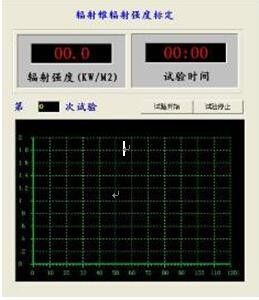

20. Isı Akışı radyometresi: Su soğutmalı borularla donatılmış ısı akış ölçer sinyal bilgisayar toplama hesaplaması.

21. Yardımcı ısıtıcı: Güç 500W, test odasının iç sıcaklık kararlılığını 40℃±10℃ veya 55℃±10℃ yapabilir.

22.Test numune ağırlık değişimi otomatik toplama kayıtlarının terazisi, 2000g ağırlığındaki terazi, 0.1g hassas tartı, tartı destek çubuğu yüksekliği ayarlanabilir.

23. Gaz: 3.5kpa±kpa'nın %95'inden fazla saflığı, için minimum basınç.

24. Bilgisayar otomatik kontrolü, edinimi, kaydı ve sonuç yerleşimi.

25. Ağırlık: yaklaşık 500Kg.

26. Enstrüman Boyutu: 1.22mx0.68mx2m

27. Yapılandırma standardı: ISO 5659-2:2006,GBt8323.2-2008'e uygundur

Diğer parametreler ve giriş

1. Ön kapının pencereleri vardır ve opak mat aktivitelerin incelenmesini engelleyebilir

2. Kare kutu alt montajları, patlatma alüminyum folyo parçasının aşırı basıncını önler, üst montaj kutu iç basınç ayar cihazına sahiptir.

3. Işık Kaynağı: 6.5V akkor lamba, optik dalga boyu 400~750nm

4. Alıcı: fotoçoğaltıcı tüp için, ışıksız geçiş için geçirgenlik %0, tamamen geçişsiz ışık geçirgenliği %100 ışık.

5. Radyan koni, 3500W nominal güce sahip ısıtma elemanlarından oluşur.

6. Radyal koni ocağının yüzeyi 50 mm'dir.

7. Radyasyon yoğunluğu: 10kw/㎡~50kw/㎡ arasında ayarlanabilir.Numune yüzeyinin merkezinde 10kw/㎡~50kw/㎡ radyasyon aydınlatması sağlanır.

8. Yanma sistemi: Regülatör vanası, filtre, ayar vanası debimetresi, brülör bileşimi ile.

9. Brülör: ateşleyici ve meme bileşimi tarafından, meme numune yüzeyinin üzerinde 10 mm yatay konumda ve numune merkezi konumuna yerleştirilmiştir.

Ana yapılandırma

Test Kutusu
