ISO 3008-2007 Yanıcılık Test Cihazları Dikey Yanan Test Fırını

ISO 3008-2007 Yanıcılık Test Cihazları Dikey Yakma Test Fırını

Uygulama

Dikey bölme elemanlarının açıklığına monte edilen kapıların ve stor perde gruplarının yangın testi için uygundur; menteşeli kapılar, pivot kapılar, yatay kayar kapılar, dikey kayar kapılar, (bağlantılı kayar kapılar ve seksiyonel kapılar dahil), panjurların yangına dayanıklılık testi, diğer kayar kapılar, katlanır kapılar, kanatlı kapılar, duvarda hareket edebilen paneller gibi.

Standartlara uygunluk

ISO 3008-2007 uyarınca "Yangın Test Kapıları ve Panjur Montajı" "Yapı Elemanları İçin Yangın Test Yöntemleri Bölüm I: Genel Test Gereklilikleri"; NFPA "Yangın Kapısı Yangın Test Yöntemi" uyarınca

teknik parametreler

1. Enstrüman kompozisyonu: yangın test fırını, gaz akış ölçüm sistemi, sıcaklık ölçüm sistemi ve basınç ölçüm ve kontrol sistemi.

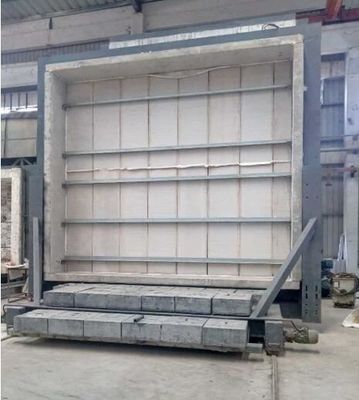

2. Yangın test fırını: Dikey test fırını için, boyut 3M (uzun) x1.2M (derin) x3M (yüksek) (özelleştirilebilir)

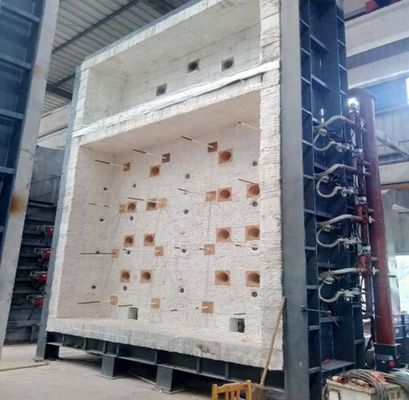

3. Fırın yapısı; çelik yapı çerçevesi, çelik yapı çerçevesinin ortasında refrakter tuğla ile fırın duvarını oluşturmak için kullanılır. Fırın duvarının iç tarafı, yoğunluğu 1000kg / M3'ten daha yüksek olan yüksek sıcaklığa dayanıklı ısı yalıtım malzemesinden yapılmıştır. Dış tarafı renkli çelik ile sarılır, fırın astar malzemesinin kalınlığı 65 mm'dir ve fırın içindeki sıcaklık test sıcaklığı 1250 ° C'ye kadardır. Fırın fabrikamızda üretilmekte, monte edilmekte ve test edilmekte ve firmanızın önceden belirlenmiş fonksiyonuna göre uygun yeniden yükleme işlemine tabi tutulmaktadır. Parçalar paketlenir ve römork içine taşınır.

4. Yakıt kullanımı: doğal gaz (kullanıcıya ait)

Sıcaklık ölçüm sistemi

1. Fırındaki termokupl: Fırın, GB / T 16839.1'e göre 2.0 mm tel çaplı bir K-tipi nikel-krom-nikel silikon termokupl, ısıya dayanıklı bir malzemeye sahip ısıya dayanıklı bir paslanmaz çelik kasa benimsemiştir. orta ve sıcak bir son. Çıkıntılı kovanın uzunluğu 25 mm'den az değil, toplam 5, sıcaklık doğruluğu <± 15 ° C'dir.

2. Geri tepme yüzey sıcaklığı ölçümü: GB / T16839.1'de belirtilen büyük nikel-krom-nikel silikon termokupluna uygun olarak, yuvarlak bir bakır plaka üzerinde 0.2 MM çapında ve 12 MM çapında 0.5 mm'lik bir termokupl 30 mm uzunluğa ve genişliğe ve 2.0 MM kalınlığa sahip asbest astarlarını kapsamalıdır. Toplam 28

3. Ortalama sıcaklık ölçümü: 8 termokupl, GB / T7633-2008 ve GB / T17428-2009 için uygundur

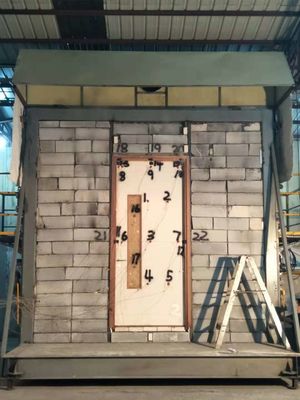

4. Maksimum sıcaklık ölçümü: 20 termokupl, maksimum genişliği 1200 mm olan levha ile çift kapının ölçümünü yapabilir.

5. Mobil termokupl: kızılötesi termometre ile ölçülen

6. Dahili termokupl: Havalandırma kanalının iç sıcaklığını ölçmeye uygun 4 termokupl.

7. Ortam sıcaklığı ölçümü: GB / T16839.1'de belirtilen büyük nikel-krom-nikel silikon K-tipi termokupl'a uyan 3,0 mm çapında bir kılıflı termokupl kullanılır.

8. Fırın içerisinde basınç ölçümü: T şeklinde ölçüm probu, ölçüm doğruluğu ± 2pa. üç

9. Yükleme sistemi: ölçmek için bir basınç sensörü kullanarak

10. Deformasyon ölçüm cihazı: elektronik deformasyon ölçüm cihazı kullanarak

11. Yuva probu: GB / T9978.1 standardına göre yapılmıştır

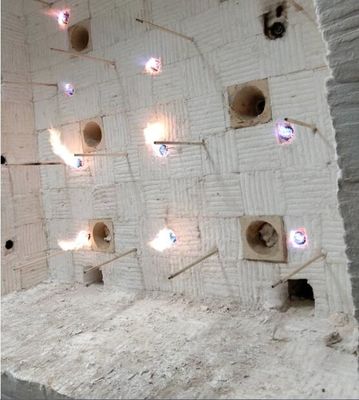

12. Yanma nozülü: 8 yüksek hızlı brülör fırın duvarlarına her iki taraftan 4, her taraftan 4 gömülüdür. Fırını ısıtmak için gereken ısıyı sağlar.

13. Egzoz dumanı: Arkadaki bacaya bağlanmak için fırın duvarına fırın duvarının arkasındaki fırın duvarına üç egzoz deliği yerleştirilir ve fırın gövdesindeki baca gazı boşaltılır. Kontrol basıncı

14. Yangın deliğinin görülmesi: Fırın gövdesinin arka duvarında, test sırasında yangın yüzeyini ve alevi gözlemlemek için iki adet yangın deliği vardır.

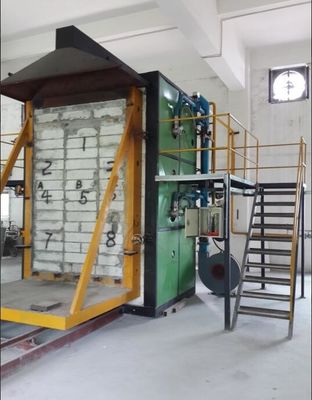

15. Yükleme cihazı: 3,5 M yüksekliğinde ve 3,0 M genişliğinde bir araba arabasını ve bir araba gövdesi ve bir test parçası platformundan oluşur. Araba gövdesi, ray üzerinde hareket ettirilebilen dört zemin tekerleği ile tasarlanmıştır. Test platformu: 3.0m * 3.0m kare çelik çerçeve. Test sırasında, test parçasına sahip test parçası platformu elektrikli bir vinç ile araç gövdesine kaldırılmış, daha sonra araba test pozisyonuna itilmiş ve sabitlenmiştir ve daha sonra test başlatılmıştır.

16. Elektriksel kontrol kısmı: MCGS konfigürasyon yazılımı ve dahili endüstriyel bilgisayar kullanan PLC programı. Dahil: ana kontrol arayüzü, fırın sıcaklık eğrisi arayüzü, test parçası sıcaklık arayüzü, geçmiş kayıt arayüzü ve parametre belirleme arayüzü.

17. Test fırını taban alanı: yaklaşık 20 metrekare
